Редукторы цилиндрические РЦД

Главная \ Приводная техника \ Редукторы \ Редукторы цилиндрические РЦД

Основные параметры редукторов

Номинальное передаточное число

10

16

20

25

31,5

40

Максимально допустимая консольная радиальная нагрузка, Н

Частота вращения вх. вала, об/мин

Режим работы

Крутящий момент на выходном валу редуктора, Нм

Рвх max

Pвых max

РЦД - 250

500

Средний

989

989

940

895

895

844

2200

10000

Тяжелый

769

715

792

893

794

844

1800

10000

Весьма тяжелый

604

605

666

764

676

765

1400

8000

Непрерывный

505

505

480

457

457

431

1000

6400

700

Средний

933

926

940

895

895

844

2200

10000

Тяжелый

660

655

717

1290

739

1292

1800

10000

Весьма тяжелый

568

550

604

662

623

665

1400

8000

Непрерывный

505

505

480

457

457

431

1000

6400

1000

Средний

849

846

940

895

895

844

2200

10000

Тяжелый

604

595

662

716

667

716

1800

10000

Весьма тяжелый

539

505

549

595

563

601

1400

8000

Непрерывный

505

505

480

457

457

431

1000

6400

1500

Средний

768

760

841

895

858

844

2200

10000

Тяжелый

568

540

592

645

602

653

1800

10000

Весьма тяжелый

505

505

534

556

503

544

1400

8000

Непрерывный

505

505

480

457

457

431

1000

6400

РЦД - 400

500

Средний

2340

2340

2230

2120

2120

2000

3200

18000

Тяжелый

1800

2030

2020

2020

2100

2000

3900

1760

Весьма тяжелый

1510

1760

1710

1760

1800

1800

3900

13400

Непрерывный

1200

1200

1140

1080

1080

1020

1800

10000

700

Средний

2340

2340

2230

2120

2120

2000

3200

18000

Тяжелый

1650

1850

1870

1870

1980

1940

3900

1760

Весьма тяжелый

1400

1560

1570

1590

1690

1660

3900

13400

Непрерывный

1200

1200

1140

1080

1080

1020

1800

10000

1000

Средний

2330

2340

2230

2120

2120

2000

3200

18000

Тяжелый

1510

1700

1710

1690

1810

1810

3900

1760

Весьма тяжелый

1390

1440

1430

1430

1530

1530

3900

13400

Непрерывный

1200

1200

1140

1080

1080

1020

1800

10000

1500

Средний

1900

2340

2230

2120

2120

2000

3200

18000

Тяжелый

1400

1530

1530

1560

1640

1620

3900

1760

Весьма тяжелый

1200

1300

1300

1320

1380

1380

3900

13400

Непрерывный

1200

1200

1140

1080

1080

1020

1800

10000

РЦД - 400

500

Средний

3450

4070

4020

4130

3950

3900

3800

23600

Тяжелый

2450

2420

2660

3970

2660

3970

3600

23400

Весьма тяжелый

2300

2030

2250

2420

2260

2440

3600

18000

Непрерывный

2300

2020

2160

2110

2000

1950

2000

13800

700

Средний

3150

3120

3410

31290

3760

3900

3800

23600

Тяжелый

2300

2200

2400

2620

2490

2620

3600

23400

Весьма тяжелый

2300

2020

2160

2220

2090

2220

3600

18000

Непрерывный

2300

2020

2160

2110

2000

1950

2000

13800

1000

Средний

3950

3940

3170

3430

3150

3450

3800

23600

Тяжелый

2300

2020

2230

2420

2250

2410

3600

23400

Весьма тяжелый

2300

2020

2160

2110

2000

2020

3600

18000

Непрерывный

2300

2020

2160

2110

2000

1950

2000

13800

1500

Средний

2580

2550

3920

3050

3990

3100

3800

23600

Тяжелый

2300

2020

2160

2160

2020

2200

3600

23400

Весьма тяжелый

2300

2020

2160

2110

2000

1950

3600

18000

Непрерывный

2300

2020

2160

2110

2000

1950

2000

13800

Условия применения редукторов

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40oC до плюс 50oС;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

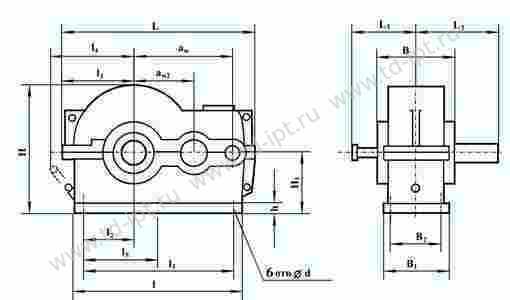

Габаритные и присоединительные размеры редукторов

рцд габарит

Тип

аw2

aw

L

L1

L2

1

11

l2

l3

l4

l5

Н

H1

h

d

B

B1

B2

Масса, кг

РЦД-250

150

250

520

220

230

400

330

115

185

235

165

315

160

24

23

250

250

200

87

РЦД-350

200

350

700

260

290

545

480

164

235

280

240

410

212

24

23

320

320

255

175

РЦД-400

250

400

800

280

335

640

540

190

285

330

270

510

265

28

27

360

360

275

287

Размеры быстроходных валов редукторов

рцд быстрвал

Тип

d

d1

d3

d4

l

l1

b

h

t

РЦД-250

30

27,1

M20x1,5

50

80

58

5

5

3

РЦД-350

35

32,1

6

6

3,5

РЦД-400

Размеры тихоходных валов редукторов - в виде цилиндра

рцд цилиндр вал

Тип

l

d

b

t

РЦД-250

82

45k6

14

49.5

РЦД-350

105

65m6

18

71

РЦД-400

130

85m6

22

93

Размеры тихоходных валов редукторов - в виде зубчатой муфты

рцд зубч

Тип

m

z

b

L

L1

k

В

d F7

d1 f9

РЦД-250

3

48

25

50

16

22

45

90

110

РЦД-350

56

55

125

РЦД-400

Варианты сборки редукторов

рцд сборка

На конических концах валов устанавливаются гайки, шпонки, на цилиндрическом конце - шпонки.

Обозначения концов выходных валов:

  • Исполнение Ц - цилиндрический
  • Исполнения К - конический с наружной резьбой
  • Исполнение К1 - конический с внутренней резьбой
  • Исполнение Пшп - полый шпоночный
  • Исполнение Пшл - полый шлицевой

При условном обозначении редуктора вариант исполнения конца входного и выходного вала отмечаются соответственно.
